Simulatrice de défaut de roulement PT100

Le PT100 est alimenté par un petit moteur asynchrone triphasé ABB, régulé en vitesse à travers un convertisseur de fréquence. Divers types de roulements, chacun avec des défauts distincts, sont utilisés pour évaluer les schémas de fréquence des défauts de roulement à des vitesses variables.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Simulateur de défaut de roulement Plates-formes de roulements Démonstrateur de défauts de roulement

Description du produit

Le PT100 est alimenté par un petit moteur asynchrone triphasé ABB, régulé en vitesse à travers un convertisseur de fréquence. Divers types de roulements, chacun avec des défauts distincts, sont utilisés pour évaluer les schémas de fréquence des défauts de roulement à des vitesses variables. Les tests sont effectués individuellement ou dans diverses combinaisons de défauts dans un paramètre sécurisé et gérable. Servant de plate-forme innovante pour étudier les caractéristiques de la faille de la machine rotative, il répond efficacement aux diverses exigences des deux éducatifs

simulations et utilisateurs de recherche scientifique.

Configuration

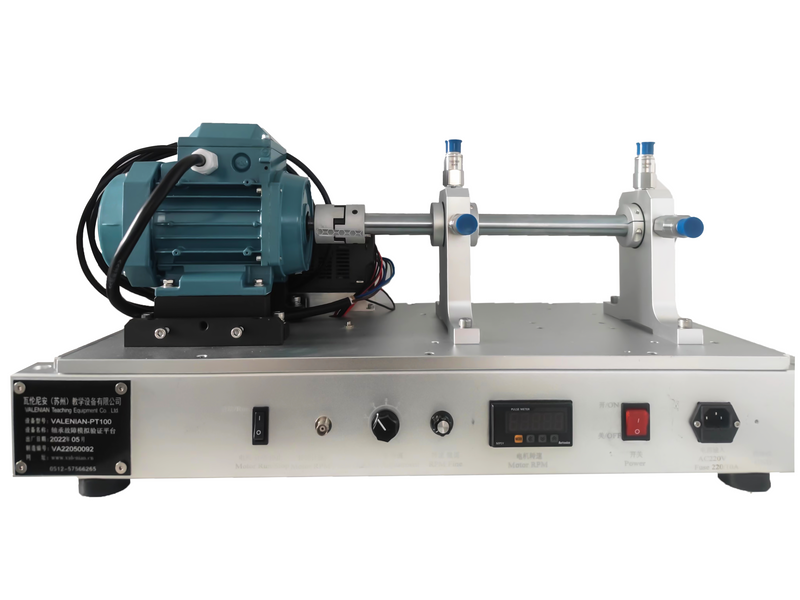

Le banc d'essai est principalement composé d'un moteur d'entraînement, d'un convertisseur de fréquence, d'une double support, d'un arbre, d'une base de fondation, d'une unité de commande, etc.

Fonction

• Simulation de roulement de faille: Fauteur de race intérieure de roulement, défaut de course externe de roulement, défaut d'élément de roulement de roulement, défaut de cage de roulement et défaut de roulement complet.

• Échecs mécaniques communs: relâchement mécanique, test inapproprié.

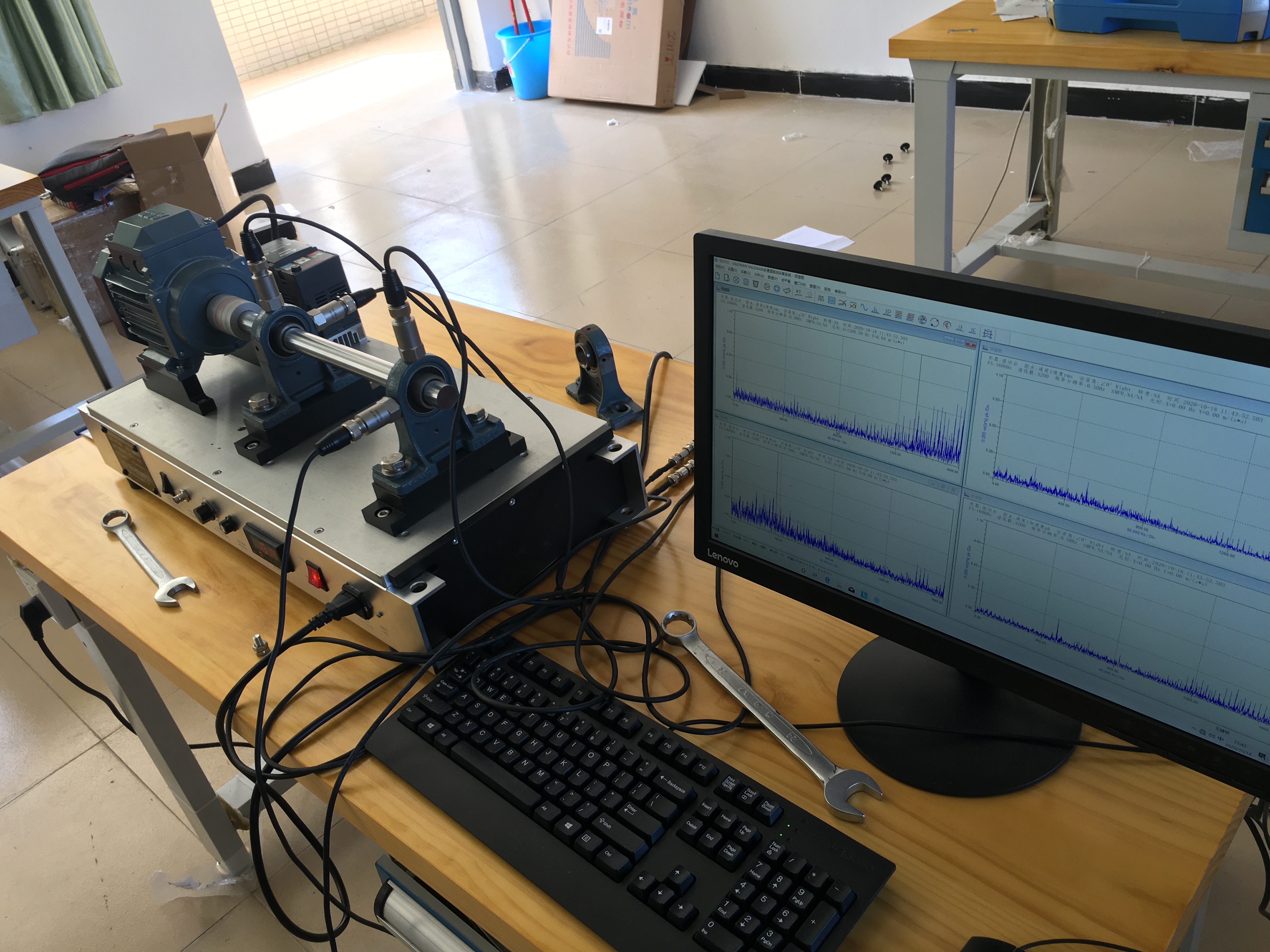

• Identification de la fréquence des défauts de roulement à différentes vitesses.

Paramètres techniques de base

Article	Description
Puissance du moteur d'entraînement	ABB 370W ， 110 / 220V
Taille de l'axe	Diamètre 25 mm, prévention de la rouille chromée

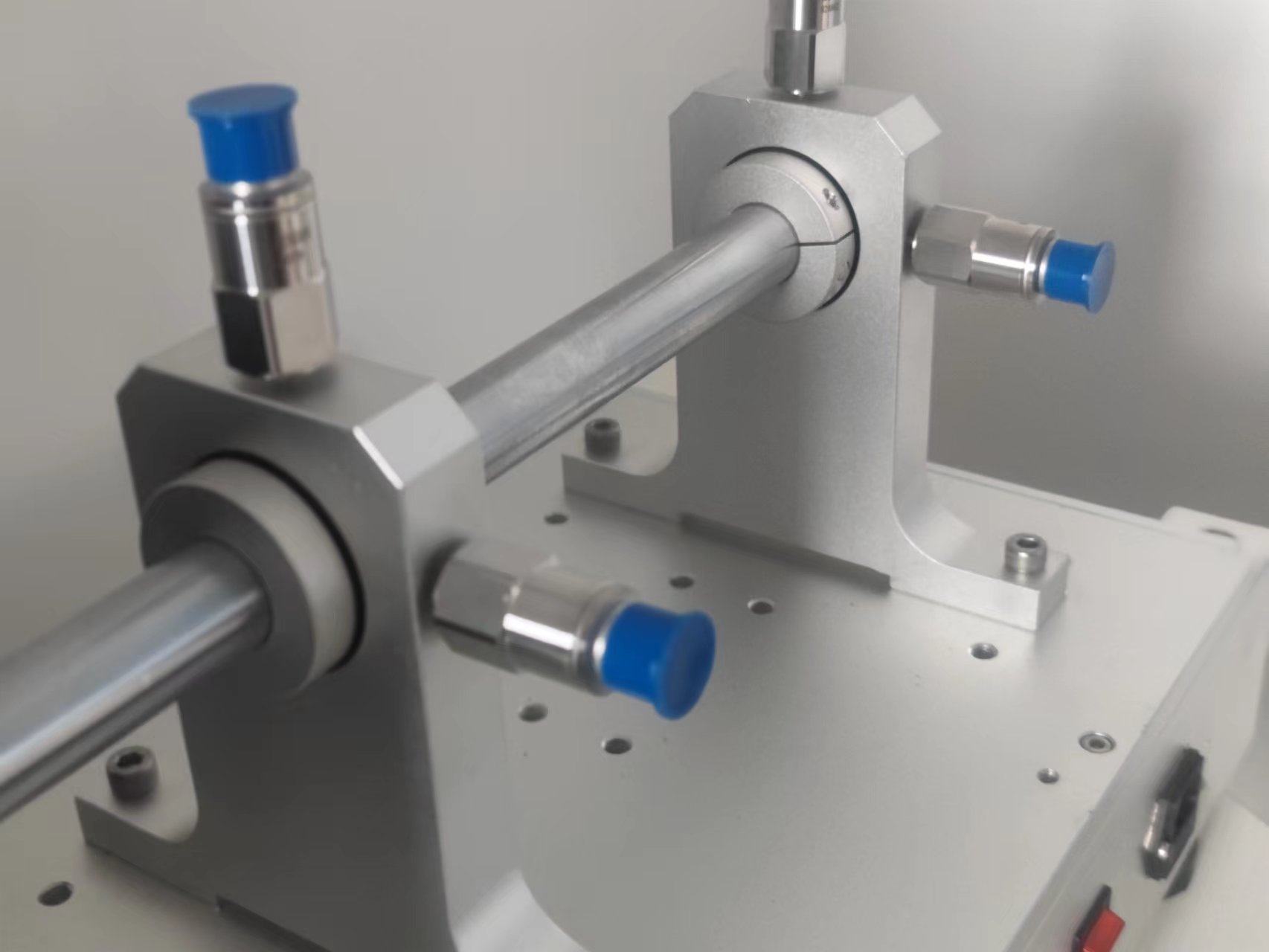

Roulement roulant	Roulement de roulement à billes de rainure profonde PH205, diamètre intérieur 25 mm, palier intégré avec des sièges connectés, pratique pour remplacer les roulements défectueux
Type de roulement défectueux	Fauteur de course intérieure, défaut de course externe, défaut de cage, défaut d'élément roulant, défaut complet
Plage de réglage de la rotation	0-3600 tr / min
Protection contre la sécurité	Équipé de couvercle de protection acrylique et d'interrupteur magnétique, ouvrez le couvercle pour la protection de l'arrêt pendant le fonctionnement
Taille	730 mm * 310 mm * 330 mm
