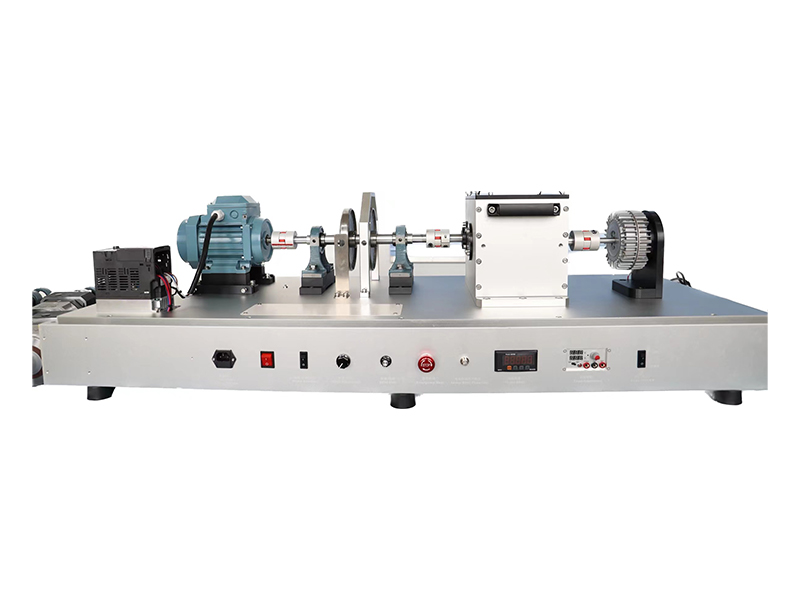

Le simulateur de dynamique du rotor P500MINI est entraîné directement par un petit moteur asynchrone en trois phases à travers un couplage, couplé à un convertisseur de fréquence pour ajuster la vitesse. La charge de poudre magnétique réglable ajoute une charge de test au banc d'essai. Les roulements avec différents types de défauts peuvent être sélectionnés pour vérifier les caractéristiques de fréquence des défauts de roulement à différentes vitesses. Les tests de vitesse de défaut, les tests de lame de roue, les tests d'équilibre dynamique du rotor, les tests d'arrêt de démarrage et les tests de frottement des arbres peuvent également être effectués séparément ou en combinaison avec divers défauts dans un environnement sûr et contrôlable. En tant que plate-forme expérimentale innovante pour étudier les caractéristiques de défaut des machines rotatives, elle répond pleinement aux besoins étendus des utilisateurs de simulation et de recherche scientifique.

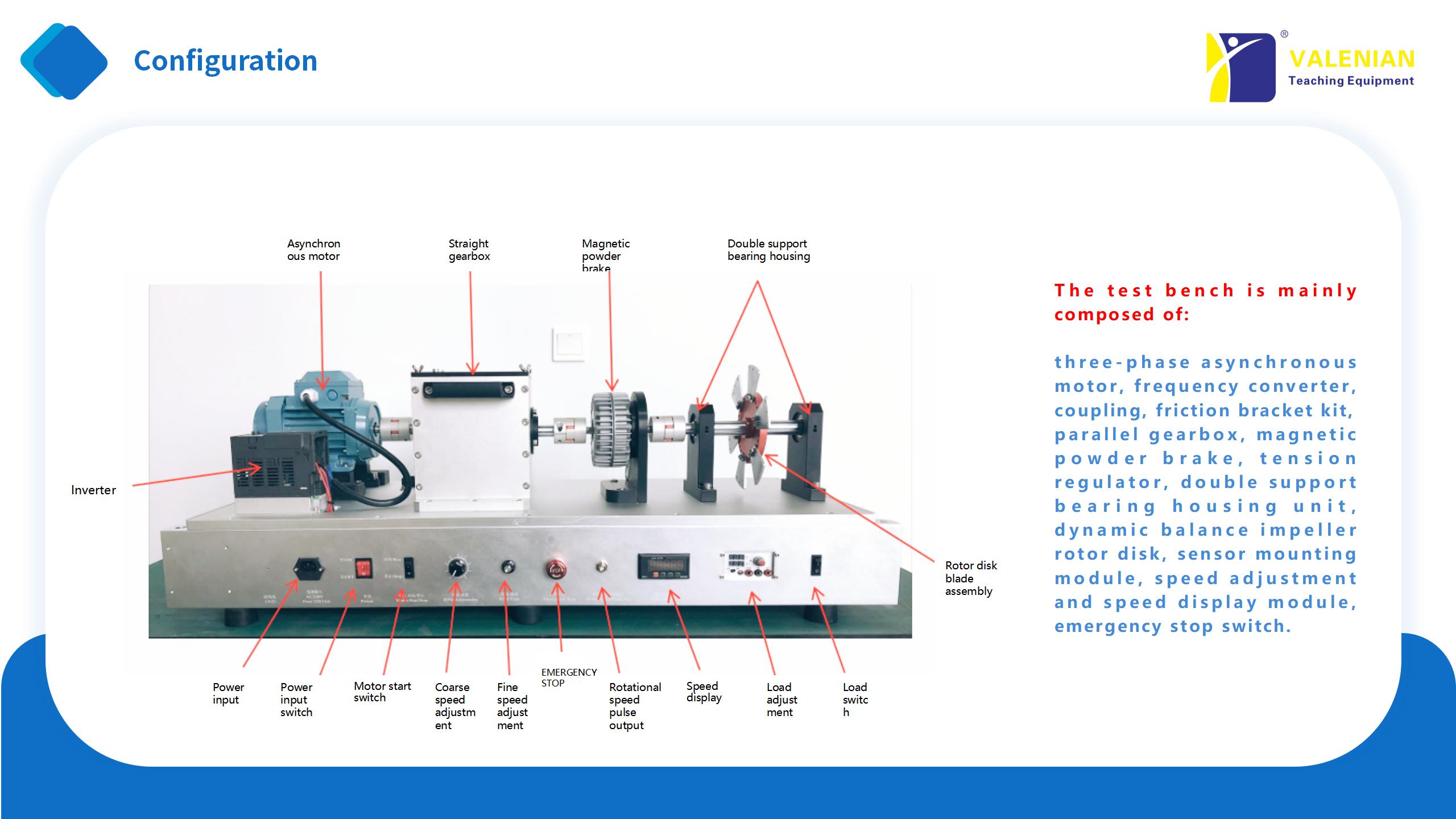

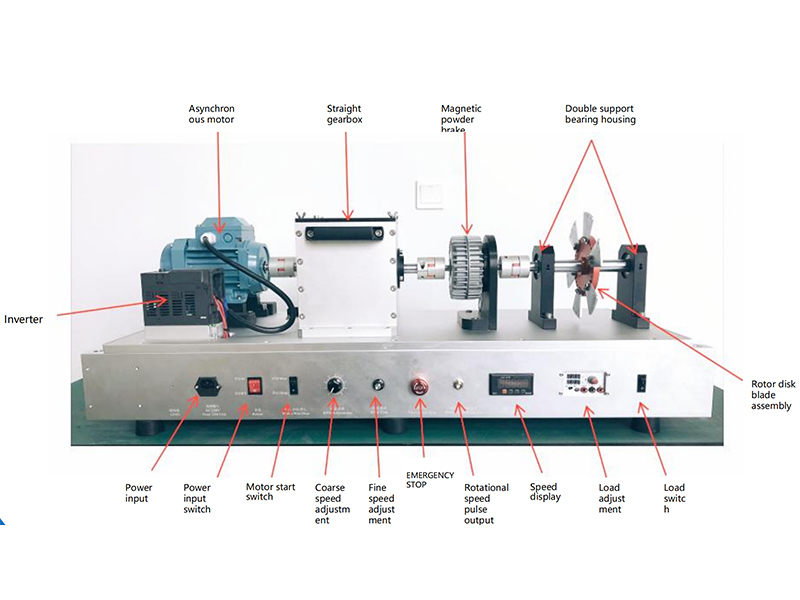

Le banc d'essai est principalement composé d'un moteur asynchrone triphasé, d'un convertisseur de fréquence, de roulements à double support, d'un disque de rotor d'équilibrage dynamique, de lames de roue, d'un arbre, d'un ensemble d'engrenages de transmission à pôle, d'un assemblage de réglage de la charge magnétique de charge magnétique de poudre de poudre magnétique.
Article | Description |
Puissance du moteur d'entraînement | ABB 370W ， 110V-220V |
Taille de l'axe | Diamètre 20 mm, prévention de la rouille chromée |
Roulement roulant | Roulement de roulement à billes de rainure profonde PH205, diamètre intérieur 20 mm, palier intégré avec des sièges connectés, pratique pour remplacer les roulements défectueux |
Type de roulement défectueux | Fauteur de course intérieure, défaut de course externe, défaut de cage, défaut d'élément roulant, défaut complet |
Paramètres de vitesse | Ratio d'équipement: 25:75, type de défaut: équipement cassé, usure, équipement manquant |
Plage de réglage de la rotation | 0-3600 tr / min |
Taille | 1000 mm * 450 mm * 340 mm |
