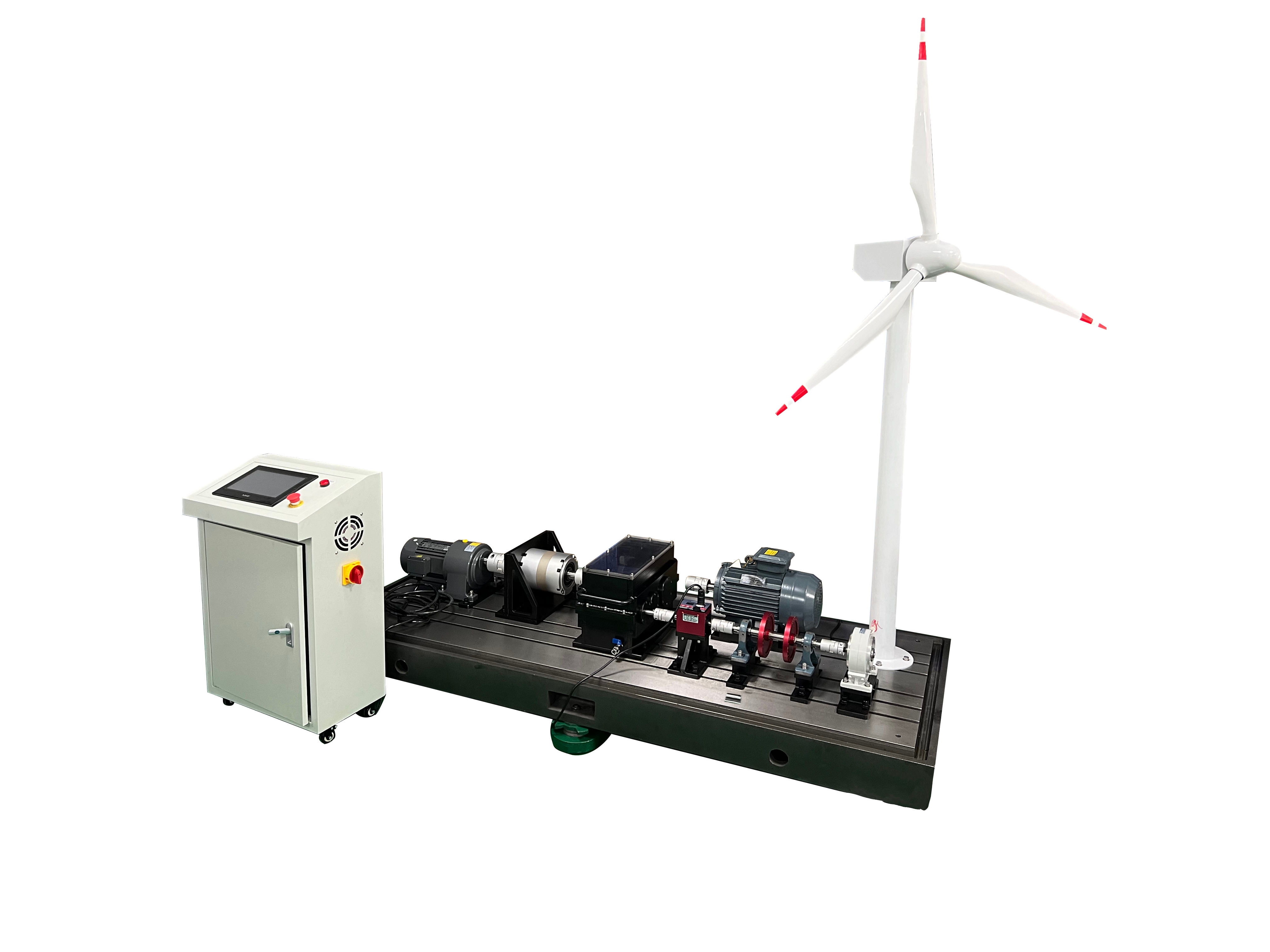

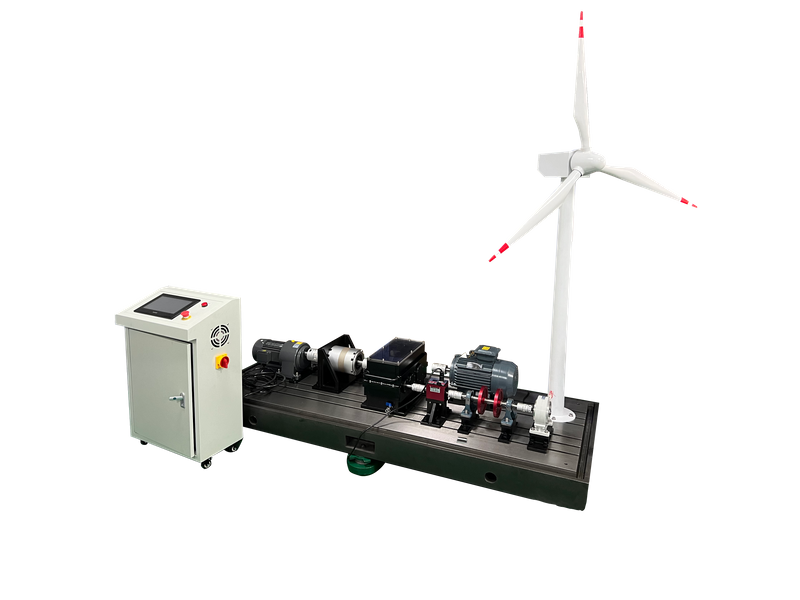

La plate-forme de test de défauts WFD800Plus Wind Turbine est développée pour simuler et tester diverses failles mécaniques et électriques courantes dans les systèmes de production d'énergie éolienne. Les boîtes de vitesses parallèles, les boîtes de vitesses planétaires, les roulements, la simulation de défauts du générateur, les défauts du capteur, etc. peuvent être menées pour permettre aux chercheurs et aux développeurs techniques de mieux comprendre les caractéristiques et les impacts des défauts.

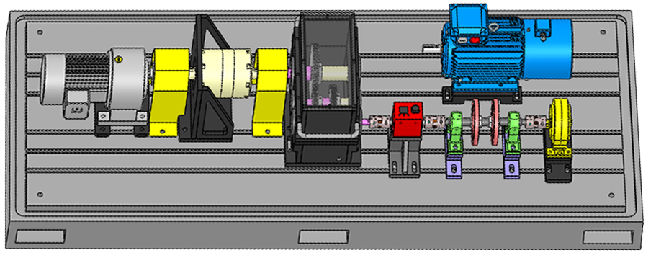

Le système de banc d'essai se compose principalement d'une plate-forme en fonte, d'un moteur à entraînement de réduction, d'un système de boîte de vitesses planétaires, d'un système de boîte de vitesses à axe parallèle, d'un système de capteur de couple dynamique), d'un système de protection, d'un générateur (un système de contrôle de banc de test installé, d'une unité de support à double support, d'un système de consommation de résistance réglable, d'un talent de traits simulant, il est important de la consommation de résistance à la consommation de résistance, un déloc Le frein à charge de poudre magnétique peut être connecté au système de transmission de l'engrenage, de sorte que le couple de sortie du frein magnétique peut être librement contrôlé par la régulation du courant.
Effectuer des expériences de simulation sur les défauts mécaniques du rotor commun, tels que le désalignement de l'arbre, le déséquilibre du rotor et les fondations mécaniques desserrées.
La recherche sur le mécanisme de défaut de la boîte de vitesses de l'axe parallèle: différentes formes de défaut de dents droites, telles que les piqûres, l'usure, les fissures, les dents cassées, les dents manquantes et d'autres failles courantes, peuvent également être personnalisées selon les besoins.
Recherche sur les défauts de roulements: différentes formes de défauts dans les roulements internes et les roulements de support de boîtes de vitesses, tels que les défauts de l'anneau intérieur, les défauts de sonnerie extérieure, les défauts de cage de roulement, les défauts d'éléments de roulement, les défauts complets, etc.
Recherche sur les défauts de boîte de vitesses planétaires: engrenage solaire, engrenage planétaire, grand engrenage à anneaux, types de défauts, dents manquantes, usure, dents cassées, fissures;
Recherche de défauts du générateur: En conjonction avec les capteurs de courant et de tension, différents générateurs défectueux peuvent être éventuellement appariés. Peut étudier le rotor du générateur, le défaut de déséquilibre du rotor de générateur, le défaut de roulement du générateur, le défaut de rupture de la barre de rotor de générateur, le virage du générateur pour tourner le défaut de court-circuit, le défaut de défaut de phase de déséquilibre du générateur.
Peut simuler les défauts mécaniques et les défauts électriques du générateur;
Peut rechercher la reconnaissance des caractéristiques du signal de défaut et le traitement des caractéristiques du signal;
Simulation de différentes conditions de travail: caractéristiques des engrenages sous les états d'accélération et de décélération du moteur, caractéristiques des engrenages sous différents états de charge, etc.
| Paramètres de contrôle des processus | Le mode de fonctionnement visuel est utilisé pour afficher et ajuster diverses conditions de test telles que la vitesse, le couple, la fréquence de sortie et la sortie Tension, température IGBT, tension de bus, puissance de sortie, courant de sortie et couple de couple de sortie. Installer simultanément Il y a un bouton d'arrêt d'urgence pour arrêter immédiatement la machine en cas d'urgence. |
| Moteur à vitesse de vitesse asynchrone en trois phases | Puissance du moteur 1,1 kW, vitesse de sortie, 19rpm / 50Hz, 23rpm / 60Hz, taux de réduction de 80: 1, sortie Couple 45,7 kgf · m / 50Hz, 42,5 kgf · m / 60Hz. |
| SEAT POURTIC SUPPORT | Contenant un roulement à billes de rainure profonde UCPH205, en acier 45, avec un trou fileté d'installation du capteur de vibration (M6) Siège de roulement défectueux: Comprend cinq types de roulements défectueux, les types de roulements défectueux remplaçables sont la faille de l'anneau intérieur, la faille de l'anneau extérieur Dysfonctionnement du cadre de conservation, dysfonctionnement du roulement à billes, dysfonctionnement complet. |
| Boîte de vitesses planétaires | Ratio de réduction 5: 1, couple de sortie nominal 420 nm, moment d'inertie 4,93 kgcm ², bruit 70 dB, méthode de lubrification Type de graisse, niveau de protection IP65. Vitesse d'entrée nominale: 2500min, vitesse d'entrée maximale: 4500min, maximum Force radiale de sortie: FR = 4900N Force axiale de sortie maximale: FA = 3700N. |
| Boîte de vitesses de transmission parallèle à deux étapes | Module = 2 dents Z1 = 95, Z2 = 29, Z3 = 56, Z4 = 23. Ratio de vitesse: 7,976: 1, roulements de support internes, 600860056204, diamètre de l'arbre 40 mm, 25 mm, 20 mm, matériau en fonte, lubrification à l'huile. |
| amplificateur de puissance | Signal d'entrée, réglage externe du potentiomètre 10k ou entrée DC0-5V, DC0-10V, DC0-20MA, contrôle Contrôle de sortie, tension DC24V ou 36V, courant DC0-1A, 0-2A, 0-3A, caractéristiques, courant de sortie et entrée Le signal est proportionnel et a une fonction de protection court-circuit. |

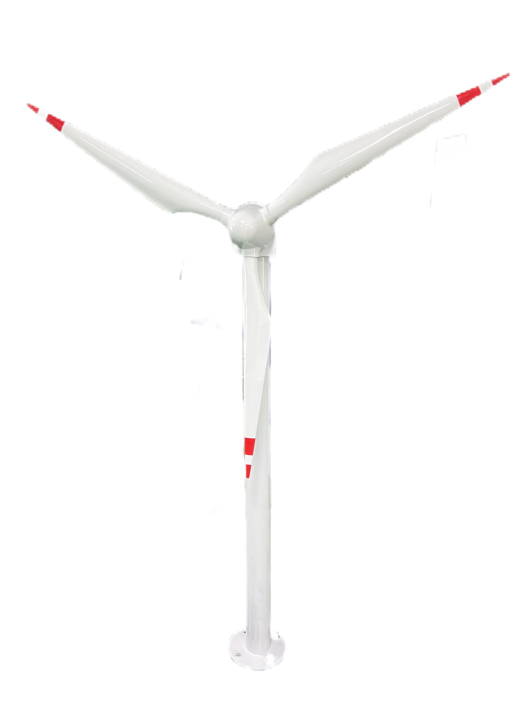

| Composants de la tour de la tour et de la roue | La hauteur globale est de 2,02 m, avec trois lames, en acier inoxydable, et la longueur de la lame est de 0,2 m. Le moteur d'entraînement est utilisé La tension est de 220 V. |
| Système de charge de consommation d'énergie électrique | Tension nominale, AC380V ， Grading d'alimentation, 0,5 kW + 0,5 kW + 1kW + 1kW, affichage du contenu, Tension / courant / puissance / fréquence / facteur de puissance, fonction de protection, alarme de température, un déchargement de clé, court-circuit Protection et protection contre les surintensités. |
| alimentation électrique | Entrée 380VAC, trois phases, 50/60 Hz. |
Taille de la plate-forme de test | 2080 mm * 880 mm * 145 mm ， Plaque de base d'installation de rainure en forme de tron t à fonte en fonte en fonte, rugosité RA: 3.2. |
