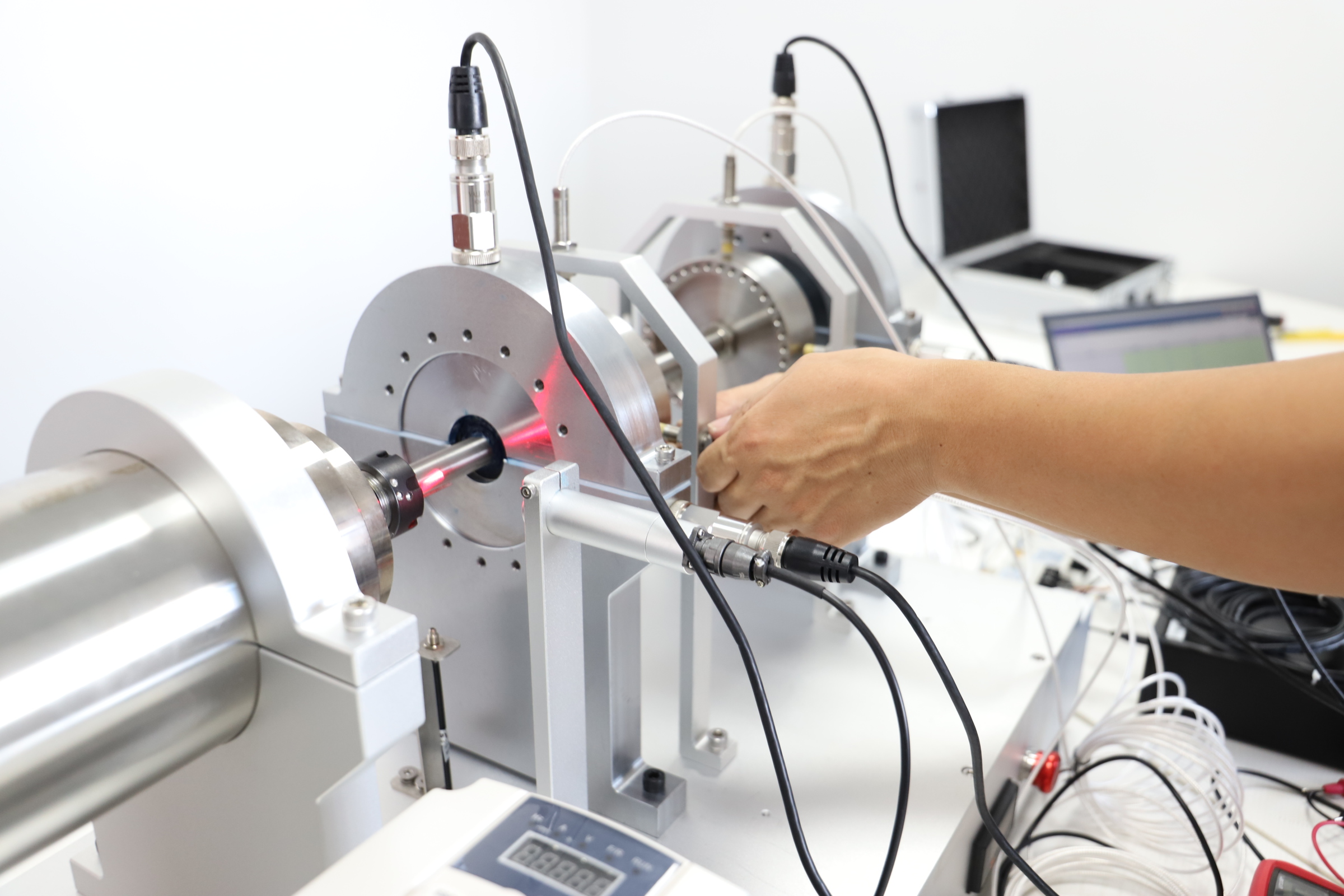

Cette plate-forme expérimentale est principalement utilisée pour la recherche de vérification de dynamique du rotor des systèmes d'arbre rotatif à grande vitesse , en conjonction avec des collecteurs de données de vibration multicanaux, des logiciels informatiques supérieurs, des capteurs de courant de Foucault, des capteurs d'accélération de vibration, des tachomètres laser et des systèmes de circulation de l'eau de refroidissement.

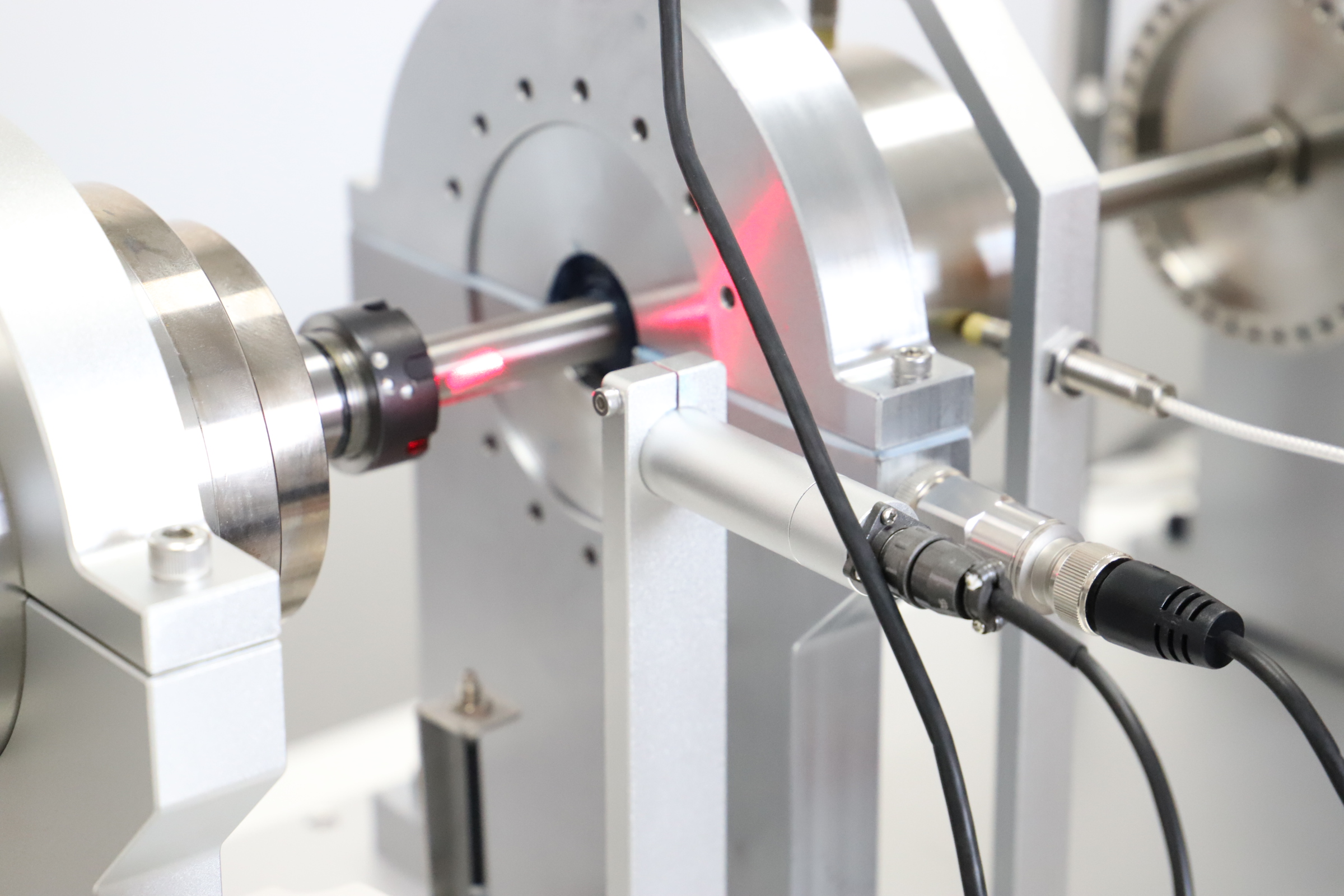

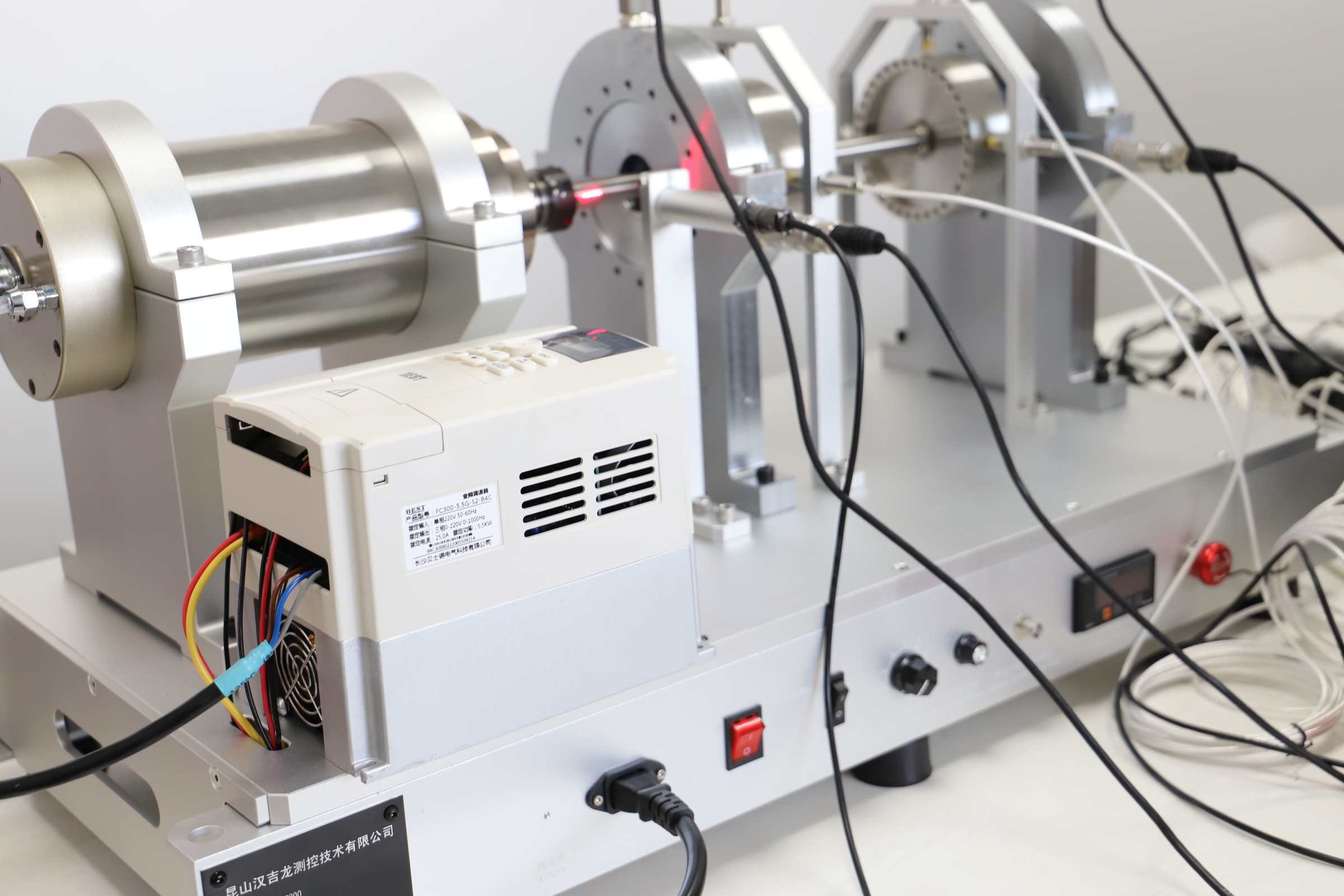

Ce banc expérimental est principalement composé d'un moteur de broche, d'un couplage, d'un module de commande de vitesse, d'un siège de support, d'un disque de rotor comme mécanisme de charge, support de capteur de courant de Foucault, support de tachymètre et autres pièces.
Mesure des signaux d'accélération des vibrations.
Mesure de la vitesse du tachymètre photoélectrique.
Mesure de déplacement du capteur de courant de courant de courant anti-contacts.
Régulation de la vitesse.
Mesure de trace de l'arbre.
Mesure de la position de l'arbre.
Mesure du diagramme de Bode.
Affichage de la liste des données de vibration.
Affichage du signal du domaine temporel.
Affichage du signal de domaine de fréquence.
Entraînement de broche électrique à grande vitesse | Vitesse 24000 tr / min, méthode de refroidissement par eau, 220 V |
Conduite de vitesse réglable | Convertisseur de fréquence Régulation de la vitesse infinie |
Module d'affichage de vitesse | Alimentation du capteur: 12VDC ± 10%, 80 mA, résistance à l'isolation: 100 mégohms ou plus, affichage en temps réel des valeurs, Hz commutable, RPM, plage d'affichage 0-99999, erreur de précision de mesure inférieure à 0,05% |
Module de mesure de rotation | Un tachymètre laser à réflexion diffus est utilisé pour l'acquisition du signal d'impulsion; Distance d'acquisition maximale : 130 mm; Diamètre de la cible de détection min: 0,04 mm |
Émetteur de signal laser | Tension d'alimentation: 12-24VDC, temps de réponse: moins de 0,5 ms, résistance à l'isolation: plus de 20 mégohms |
SEAT POURTIC SUPPORT | Méthode d'installation entre deux sièges de roulement |
Capteur de courant de Foucault | Coopérer avec l'installation du support |
