La plate-forme expérimentale de simulation de simulation de simulation de recherche de la boîte de vitesses parallèle de la boîte de vitesses parallèle PT500PLPLPLP est développée pour l'acquisition et l'analyse du rotor, les défauts de transmission des engrenages, les systèmes moteurs défectueux et les défauts de roulement. Il peut configurer de manière flexible les capteurs pour mesurer les vibrations, le bruit, la vitesse, le couple, etc. Il peut simuler le processus transitoire de l'élévation et de la chute de la vitesse et de l'état de vibration des conditions de fonctionnement en régime permanent des machines rotatives, ainsi que diverses défauts de mécanismes rotatifs, tels que le test d'équilibre dynamique du rotor.

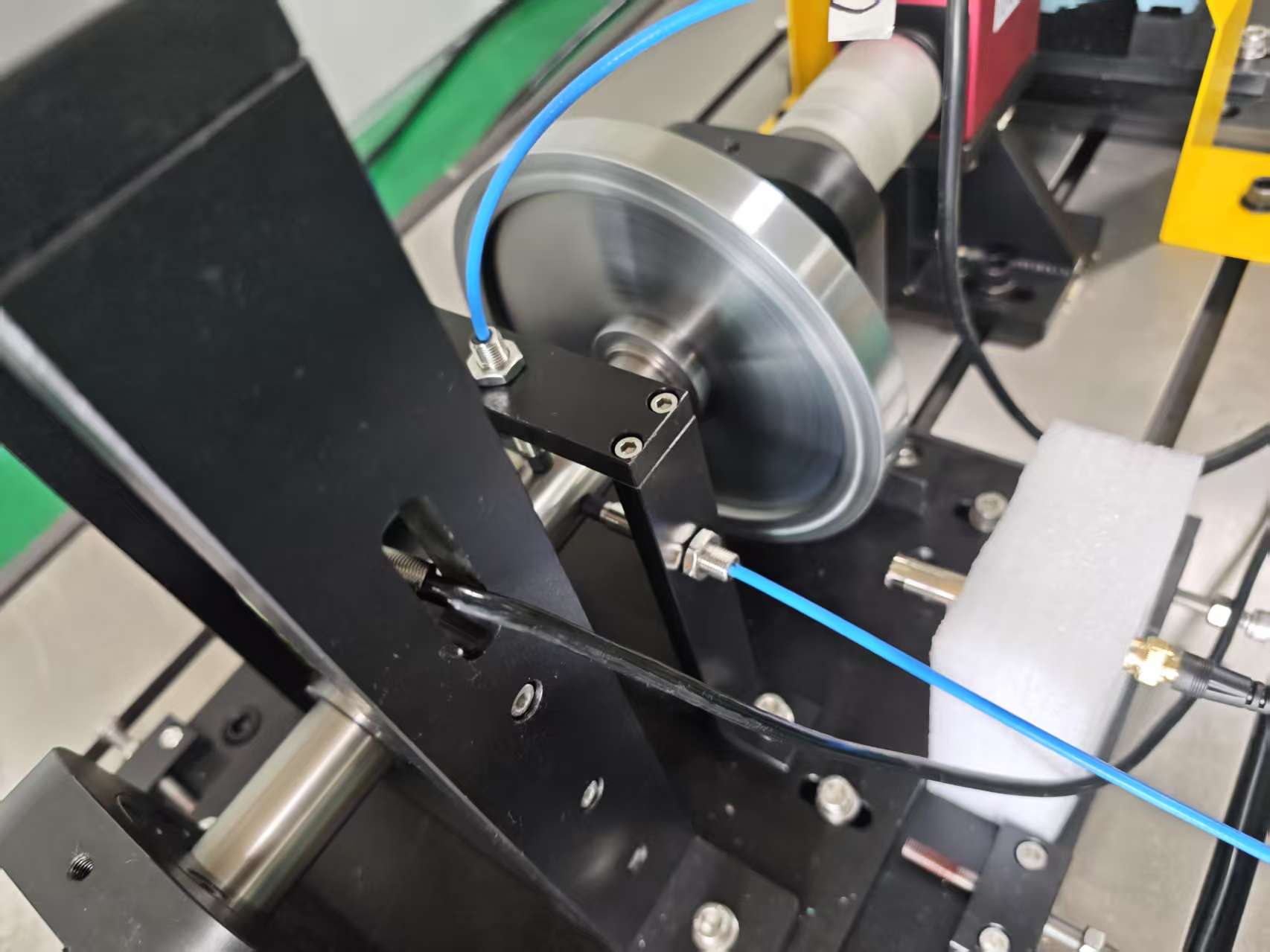

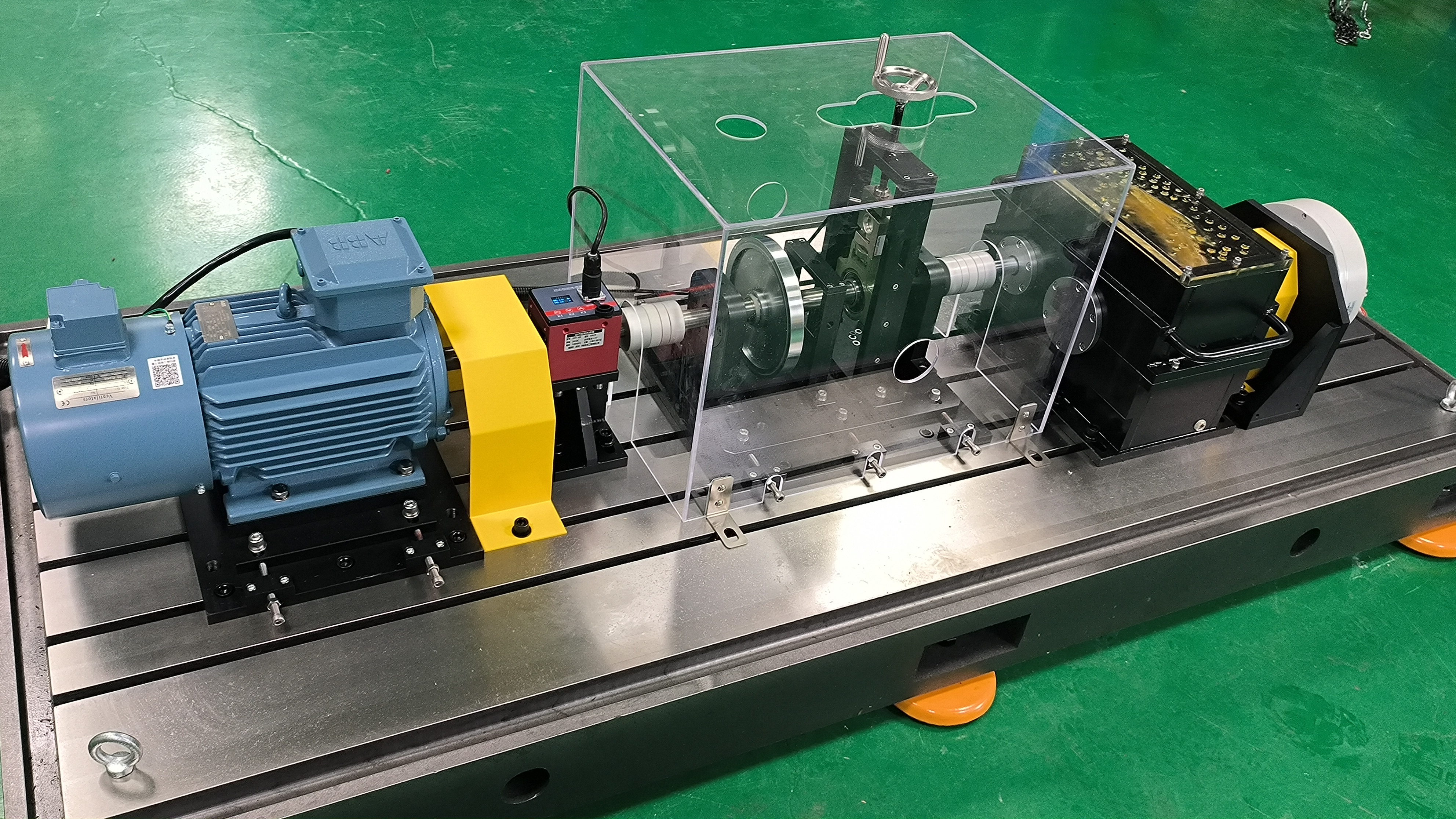

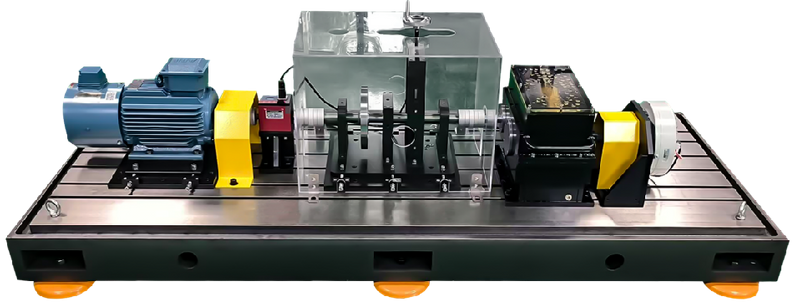

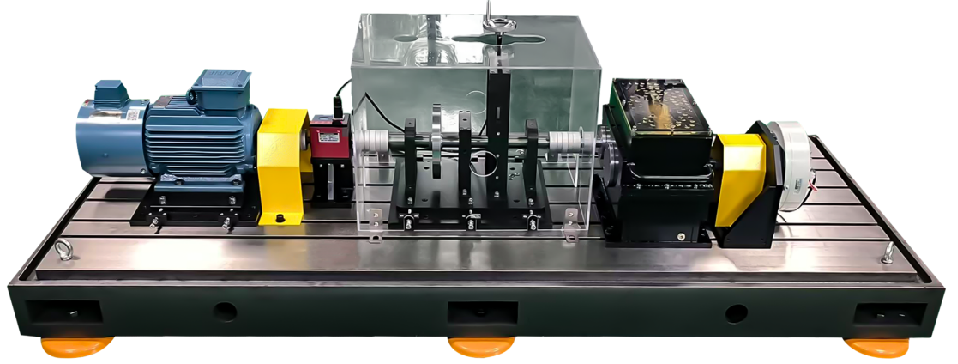

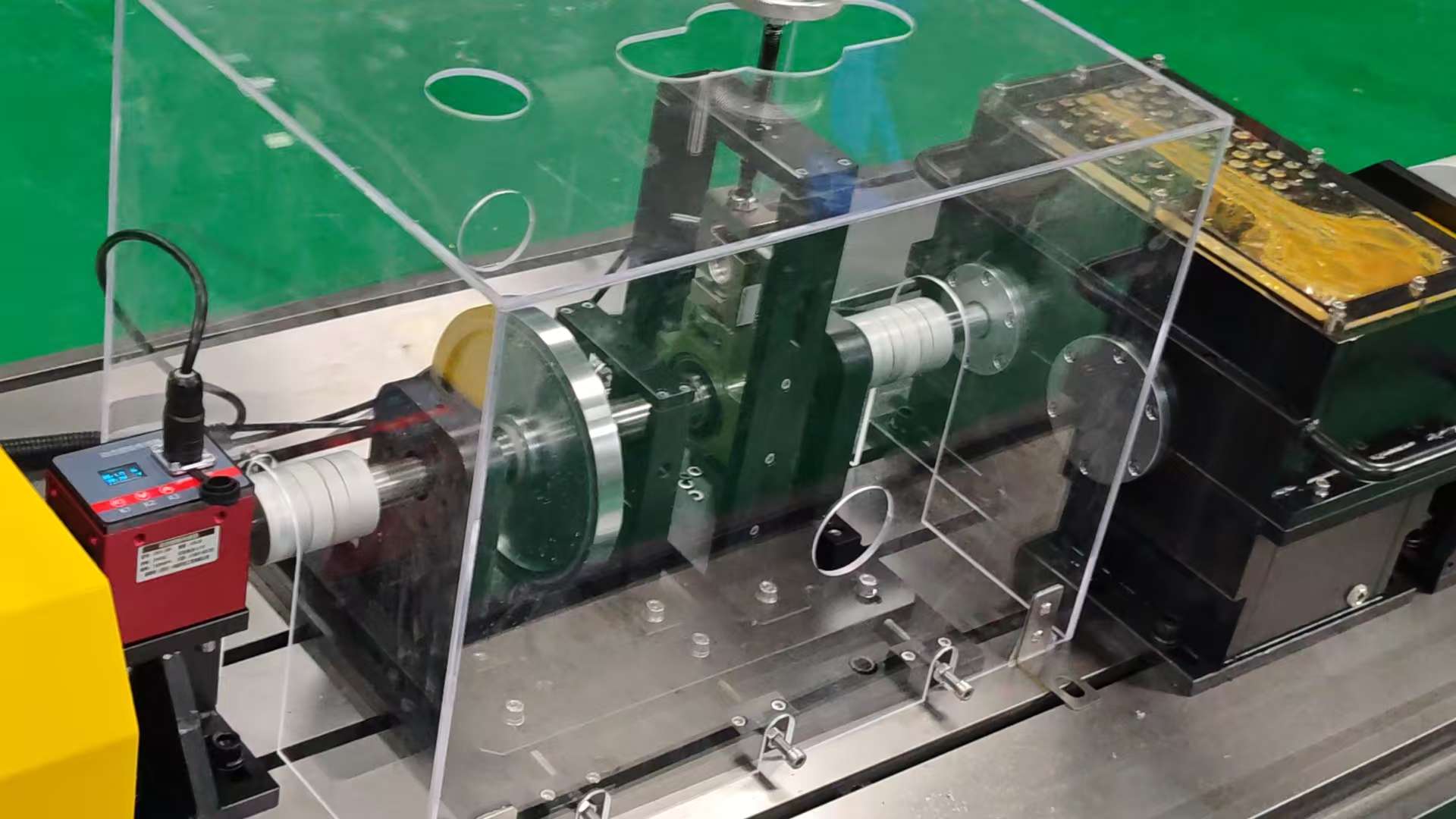

Le système expérimental se compose d'une plaque de base de plate-forme, d'un moteur à fréquence variable triphasé, d'un système de capteur de couple dynamique, d'un système de rotor de roulement de roulement, d'une boîte de vitesses à axe parallèle, d'un système de chargement de couple, de couplage, d'un système de refroidissement en circulation, d'un système de contrôle du banc de test, d'un logiciel de défaut, etc.
Effectuer des expériences de simulation sur les défauts mécaniques du rotor commun, tels que le désalignement de l'arbre, le déséquilibre du rotor et les fondations mécaniques desserrées.
Dispositif d'alignement laser facultatif supplémentaire: effectuez des tests d'alignement et d'alignement précis sur l'axe de rotation.
Effectuer des tests prédictifs sur la durée de vie: comprendre la relation entre les mécanismes de défaillance des roulements et la charge, la vitesse, les vibrations et la température des roulements.
Recherche sur le mécanisme de défaillance des boîtes de vitesses d'arbre parallèle: différentes formes de défaillance des dents droites et diagonales, telles que les piqûres, l'usure, les fissures, les dents cassées, les dents manquantes et d'autres failles communes; Différentes formulaires de défaut peuvent également être personnalisées en fonction des besoins.
Recherche sur les défauts de roulements: différentes formes de défauts dans les roulements internes et les roulements de support de boîtes de vitesses, tels que les défauts de l'anneau intérieur, les défauts de sonnerie extérieure, les défauts de cage de roulement, les défauts d'éléments de roulement, les défauts complets, etc.
Recherche de défauts de moteur: De plus, différents types de moteurs défectueux peuvent être sélectionnés et combinés avec des capteurs de courant et de tension pour étudier les défauts de déséquilibre du rotor de moteur, les défauts de roulement de moteur, les défauts de rupture de la barre de rotor de moteur, le virage du moteur pour tourner les défauts de courte circuit, les défauts de décharge de tension du moteur, les autres défauts de défauts du rotor de moteur.
Simulation de différentes conditions de travail: caractéristiques des engrenages sous les états de vitesse et de baisse du moteur, caractéristiques des engrenages sous différents états de charge, etc.
| Moteur d'entraînement | Alimentation nominale, 3KW, vitesse nominale: 3000 tr / min, modèle de roulement de moteur, courant classé 6206-2Z / C3, 5,98A, couple nominal, 9,55 nm, transmission à deux étages. Alimentation: entrée 380VAC triphasée, 50/60 Hz. |
| convertisseur de fréquence | Plage de fréquences de convertisseur de fréquence, 0-599Hz, entrée nominale, sortie triphasée 380 V, 50 / 60Hz, sortie nominale, 3ph 4kw ， 8,0kva。 |
Écran de fonctionnement visuel | Taille, 10 pouces, panneau tactile, écran tactile résistif à quatre fil, résistant aux chocs de tension, AC1000V ， 10mA ， Moins de 1 minute (entre le signal et la masse), capacité anti-interférence, tension d'interférence, période d'impulsion 1500 VP-P, Durée de 1 US, 1 minute, résistance à l'isolation, DC500V, au-dessus de 10 m Ω (entre le signal et la masse). |
| CLu | Capacité du programme 256KB, 8 points d'entrée / sortie, protocole de communication, communication standard modbuscii / RTU Port de communication, communication en format gratuit, 1 canal 232, 1 canal 485, 1 port de communication USB. |
| Module d'entrée analogique | Alimentation analogique, DC24V ± 10%, 150 mA, vitesse de conversion, 2 ms / ch, résolution d'entrée, 1/16383 (14 bits), résolution de sortie 1/4095 (12 bits) Coefficient de filtre AD 0 ~ 254, précision complète ± 1%, le canal AD a un court-circuit, un circuit ouvert et des fonctions de détection de plage sur |
| Double roulements de support | Roulement de support 6205DDU BOULEUR DE SHOEOVE SOILÉE SAINE, Fabriqué en acier 45 #, avec des capteurs de vibration Installation du trou fileté (M6) Roulement défectueux. Il existe cinq types de roulements défectueux, y compris la faille de l'anneau intérieur, la faille de la bague extérieure, la faille de cage, la faille de roulement à billes et la faille complète. |
| Boîte de vitesses à axe parallèle | Matériau de vitesse: 20crmnti, module de vitesse: 2,5 mm, rapport d'équipement: 1: 3,9, dents de vitesse, 82 grandes dents, 21 petites dents, méthode de lubrification, type d'immersion, installation de roulement, roulements à billes de rainure profonde 6005-2z, 6008-2z, plans de défaut de boîte de vitesses en option, petits engrenages peuvent simuler des types de défauts tels que les dents brisées, l'usure, les dents manquantes et les défauts de fissure, les défauts de fissure. |
| taille | 2080 mm * 880 mm * 145 mm ， Plaque de base d'installation de rainure en forme de tron t à fonte en fonte en fonte, rugosité RA: 3.2. |
