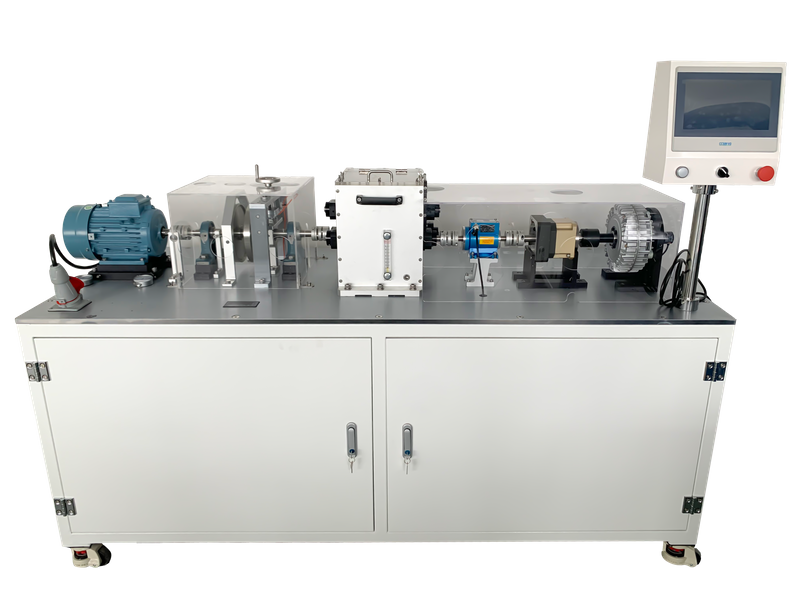

PT500PRO VIBLAGES MACHIN

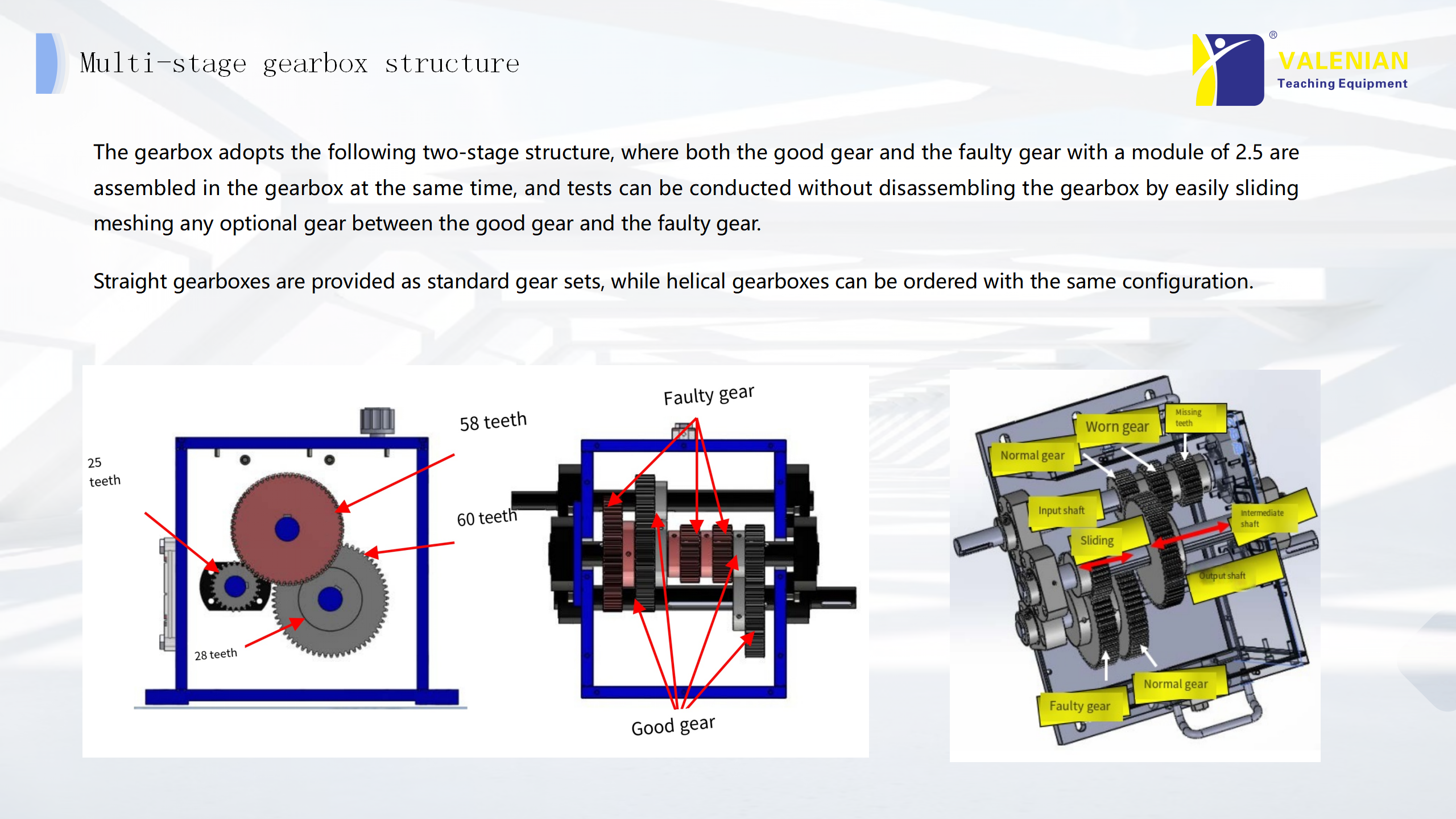

Le simulateur PT500PRO Machine Vibration & Gearbox adopte le contrôle de la commande et de l'écran tactile. Ce banc expérimental peut simuler divers défauts de machines rotatifs courants, y compris les défauts de transmission des engrenages, y compris  des engrenages d'éperon de transmission à deux étapes et des boîtes de vitesses planétaires de transmission en une étape et des défauts de roulement. Il peut être  utilisé conjointement avec des instruments d'acquisition de données et un logiciel d'analyse pour analyser les caractéristiques des défauts, en formant  une plate-forme système expérimentale polyvalente et complète, offrant un bon  environnement d'analyse expérimental et une base d'algorithme pour la transmission des équipements et les défauts de roulement. En tant que plate-forme expérimentale innovante  pour étudier les caractéristiques des défauts de machines rotatifs, il répond pleinement aux grands besoins des utilisateurs de recherche scientifique.

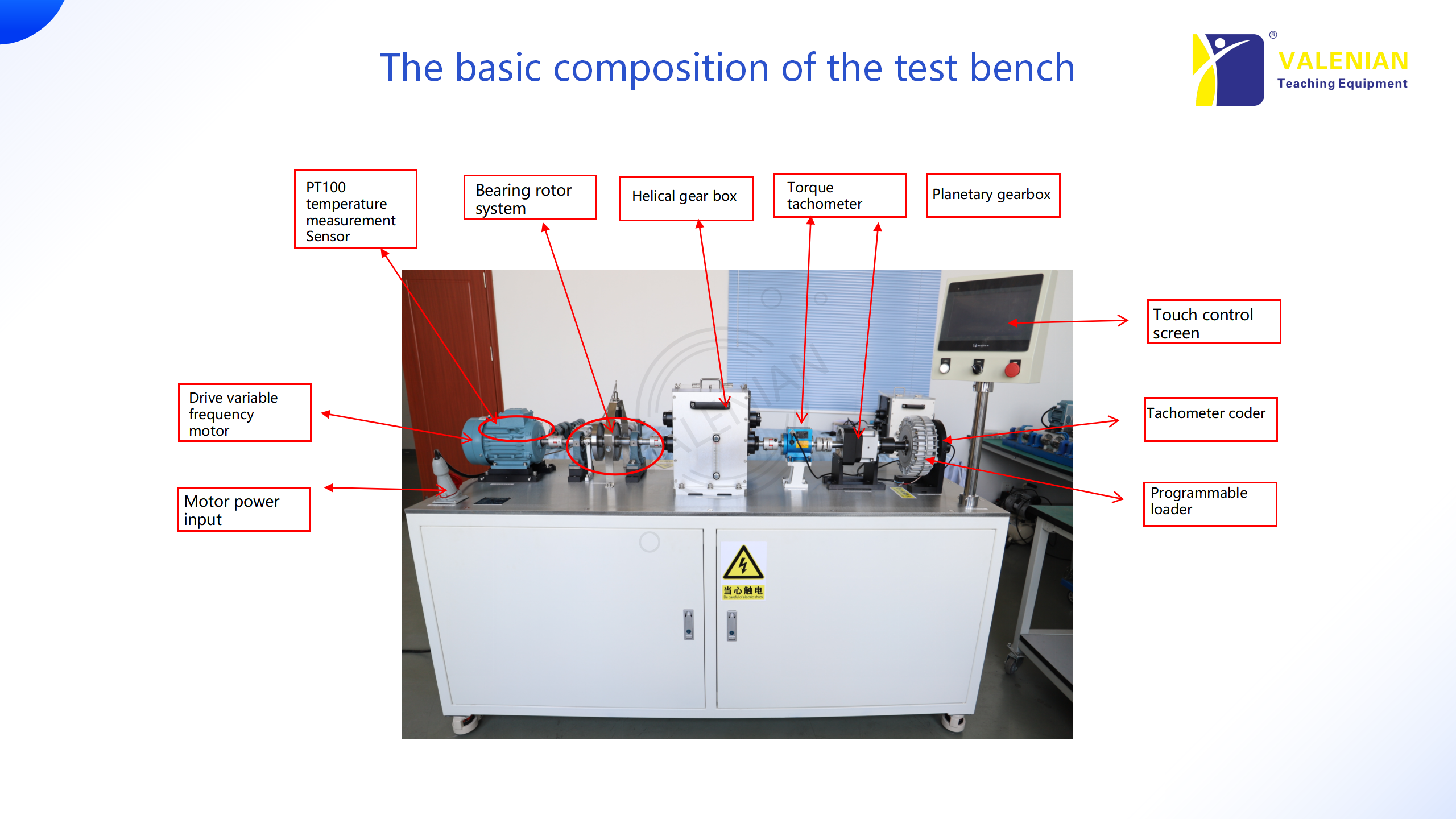

La plate-forme expérimentale se compose principalement de la plate-forme de plaque de base de fondation de l'équipement,  du moteur à fréquence variable asynchrones triphasé, du couplage, de l'ensemble de disque de rotor dynamique de bilan dynamique,  de la boîte de vitesses à transmission à deux étapes, du tachymètre de couple, de la boîte de vitesses planétaires,  de la charge de chargement magnétique programmable, du module de fonctionnement de l'écran tactile.

• Contrôle PLC, fonctionnement de l'écran tactile, affichage en temps réel des paramètres tels que le courant, la tension, la vitesse, le couple,  etc.

• Simulation de roulement de faille: Fauteur de race intérieure de roulement, défaut de course externe de roulement, défaut d'élément de roulement de roulement,  défaut de cage de roulement et défaut de roulement complet.

• Simulation de défaut de vitesse: dents manquantes, dents cassées, usure, fissures.

• Simulation des défauts de l'engrenage planétaire: équipement manquant, équipement cassé, usure, fissures.

• Test d'équilibre dynamique du rotor ..

• Échecs mécaniques communs: relâchement mécanique, friction et désalignement lors des tests.

• Identification de la fréquence de défaillance des roulements et de la fréquence de défaillance des engrenages à différentes vitesses.

• Tester le test de départ du banc.

• Recherche sur les caractéristiques des vibrations du banc d'essai sous différentes charges de couple
