Le système de test de simulation de défauts du générateur PT680 développé par Valenian est un dispositif expérimental qui simule divers défauts de générateur et défauts communs dans les machines rotatives sur une plate-forme expérimentale. Il peut simultanément tester les défauts électriques et mécaniques pour obtenir des données précieuses dans les mêmes conditions de fonctionnement. Il s'agit d'une plate-forme expérimentale qui peut être appliquée à divers domaines de recherche scientifique, tels que des recherches approfondies sur les défauts des générateurs, l'étude des cours de diagnostic de défauts dans les institutions de recherche et la recherche d'analyse des vibrations pour le personnel de diagnostic des équipements. Il s'agit d'une plate-forme expérimentale qui peut reproduire diverses caractéristiques de défaut, ce qui est essentiel pour le diagnostic et l'analyse du personnel du générateur pour le personnel. Il s'agit d'un produit spécialement conçu qui est facile à analyser et à apprendre les défauts du générateur en plus des caractéristiques générales des défauts de machines rotatifs.

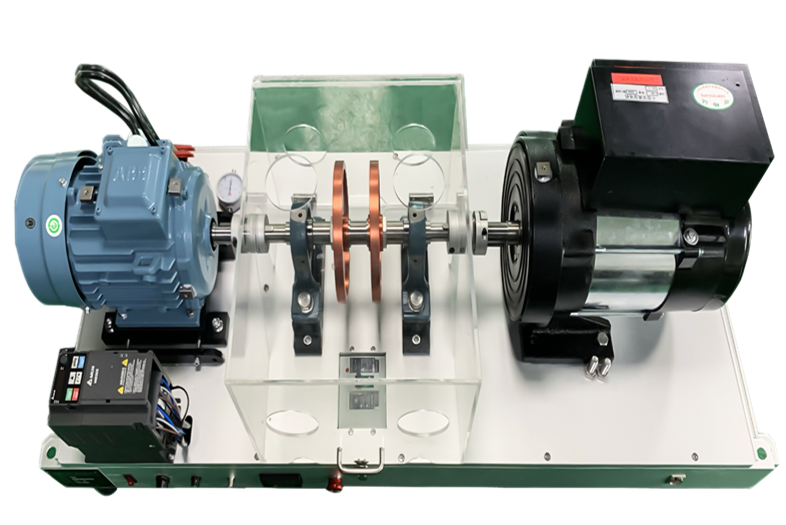

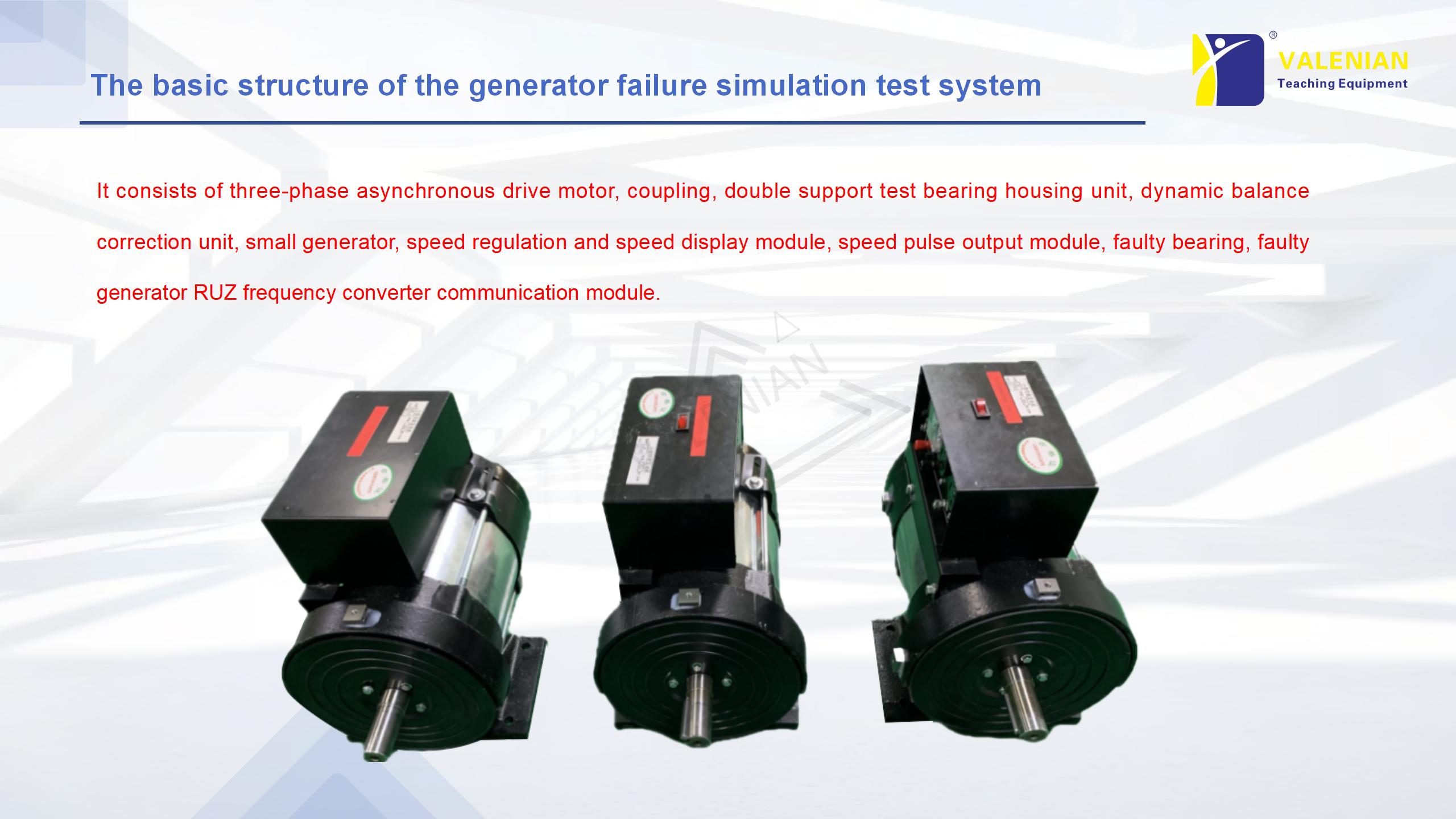

Motor d'entraînement asynchrone en trois phases, couplage, unité de siège de palier de test à double support, unité de correction de bilan dynamique, petit générateur, module de régulation et d'affichage de vitesse, module de sortie d'impulsion de vitesse, module de communication défectueux du générateur défectueux RUZ.
Il comprend les quatre types de moteurs défectueux suivants:
(1) GÉNÉRATEUR DE FAUX CA
(2) GÉNÉRATEUR DE FAUT ACTIFICATIVE STATOR, Type de défaut: Turn monophasé pour transformer le court-circuit, la résistance à l'isolation baisse de 10%.
(3) déséquilibre de tension et générateur de courant alternatif monophasé, type de défaut: défaut de circuit ouvert d'une bobine de phase en trois phases, entraînant une perte de courant correspondante, provoquant une perte de phase du générateur et un déséquilibre de tension.
(4) Échec du roulement interne du générateur.
Mauvais alignement du moteur
déséquilibre du rotor
Le rotor n'est pas aligné
Générateur avec barre de rotor cassée
Fauteur de court-circuit entre les enroulements du stator du générateur
Défaut dans un générateur monophasé avec perte de phase
Générateur de dysfonctionnement de roulement
Désalignement d'angle / désalignement parallèle
déséquilibre du rotor
défaillance
relâchement mécanique
Lâche (pieds doux)
| Moteur d'entraînement | Moteur asynchrone en trois phases; Puissance 2,2 kW |
| convertisseur de fréquence | Plage de fréquence du convertisseur de fréquence: 0-599Hz, entrée nominale: 380-480V, sortie nominale: 0-460v |
| Plage de vitesse | 0 ~ 3600 variable de vitesse réglable, précision 1 tr / min |
| petit générateur | Tension 380v, vitesse 0-3000 révolutions par minute |
| boîtier de roulement | Roulements détachables, Types de défauts de roulement: anneau intérieur, anneau extérieur, roulement à billes, cage, défaut complet |
| Générateur défectueux | 1. Générateur de défauts de la barre de rotor, type de défaut: barre de rotor cassée, trois barres endommagées 2. Générateur de défauts de défauts de stator, type de défaut: virage monophasé pour tourner court-circuit, la résistance à l'isolation baisse de 10% 3. Déséquilibre de tension et générateur de climatisation monophasé, type de défaut: défaut de circuit ouvert d'une bobine de phase en trois phases, Provoquant une perte de courant correspondante, entraînant une perte de phase du générateur et un déséquilibre de tension 4. Échec du roulement interne du générateur |
| alimentation électrique | Entrée 220VAC, monophasée, 50/60 Hz |
